Активний гармонійний фільтр-шафа （100a-300a）
Скам'яніння
Гармонічне джерело: тиристор, інвертор
Гармонічне обладнання: вентилятор швидкості, всілякі насоси
Промисловість центрів обробки даних
Гармонічне джерело: UPS, випрямляч
Гармонічне обладнання: ДБЖ, кондиціонер, ліфт, світлодіодні світильники
Автомобільне виробництво
Гармонічне джерело: інвертор, випрямляч
Гармонічне обладнання: зварювальна машина, система транспортування
Генерування сміття
Гармонічне джерело: випрямляч, інвертор
Гармонічне обладнання: всілякі насоси
Очищення стічних вод
Гармонічне джерело: інвертор, випрямляч
Гармонічне обладнання: вентилятор, насос
Купа зарядки на автомобілі
Гармонічне джерело: випрямляч
Гармонічний пристрій: зарядний пристрій
Напівпровідник
Гармонічне джерело: тиристор, монокристалічна піч
Гармонічне обладнання: кварцовий тигель, тиристор
Лікарня
Гармонічне джерело: випрямляч, ДБЖ, інвертор
Гармонічне обладнання: точне обладнання, світлодіодні світильники, ліфти, ДБЖ
Паперова промисловість
Гармонічне джерело: галогенна лампа, інвертор
Гармонічне обладнання: пульпер, різання паперу, надпрес, дугова лампа
Залізо і сталь плаває
Гармонічне джерело: випрямляч, інвертор, тиристор
Гармонічне обладнання: вибухова піч, проміжна частота
Буріння платформи
Гармонічне джерело: випрямляч, інвертор
Гармонічне обладнання: набір генераторів змінного струму, насос
Сучасна архітектура
Гармонічне джерело: випрямляч, інвертор
Гармонічне обладнання: комутаційне джерело живлення, кондиціонер, ліфт, світлодіод
Типове поле застосування
| Професійна здатність | Центральна таблиця запитів на відбір ємності компенсації | |||||
| Метро, тунелі, високошвидкісні поїзди, аеропорти | Телекомунікації, комерційне будівництво, металургія, банківська справа | Медична галузь | Автомобільне виробництво, виробництво суден | Хімічна, нафта | Металургійна промисловість | |
| Варіація частоти гармонічного струму | 15% | 20% | 25% | 30% | 35% | 40% |
| 200 кВА | 50a | 50a | 100a | 100a | 100a | 100a |
| 250 кВА | 50a | 100a | 100a | 100a | 150А | 150А |
| 315 KVA | 100a | 100a | 150А | 150А | 150А | 200a |
| 400 кВА | 100a | 150А | 150А | 200a | 200a | 250А |
| 500 кВА | 100a | 150А | 200a | 200a | 250А | 300a |
| 630 кВА | 150А | 200a | 250А | 300a | 350A | 400a |
| 800 кВА | 200a | 250А | 300a | 350A | 450A | 500a |
| 1000 кВА | 200a | 300a | 400a | 450A | 550A | 600a |
| 1250 кВА | 300a | 350A | 450A | 550A | 650A | 750A |
| 1600 кВА | 350A | 500a | 600a | 700a | 850A | 950A |
| 2000 KVA | 450A | 600a | 750A | 900a | 1050A | 1200a |
| 2500 кВА | 550A | 750A | 900a | 1150A | 1300a | 1500a |
| *Примітка: Ємність AHF у наведеній вище таблиці отримується при коефіцієнті навантаження трансформатора 80 відсотків. У фактичних проектах ємність AHF отримується пропорційно шляхом порівняння значення коефіцієнта навантаження з коефіцієнтом навантаження 80 % у цій таблиці. | ||||||
| * Ця таблиця призначена лише для довідки | ||||||

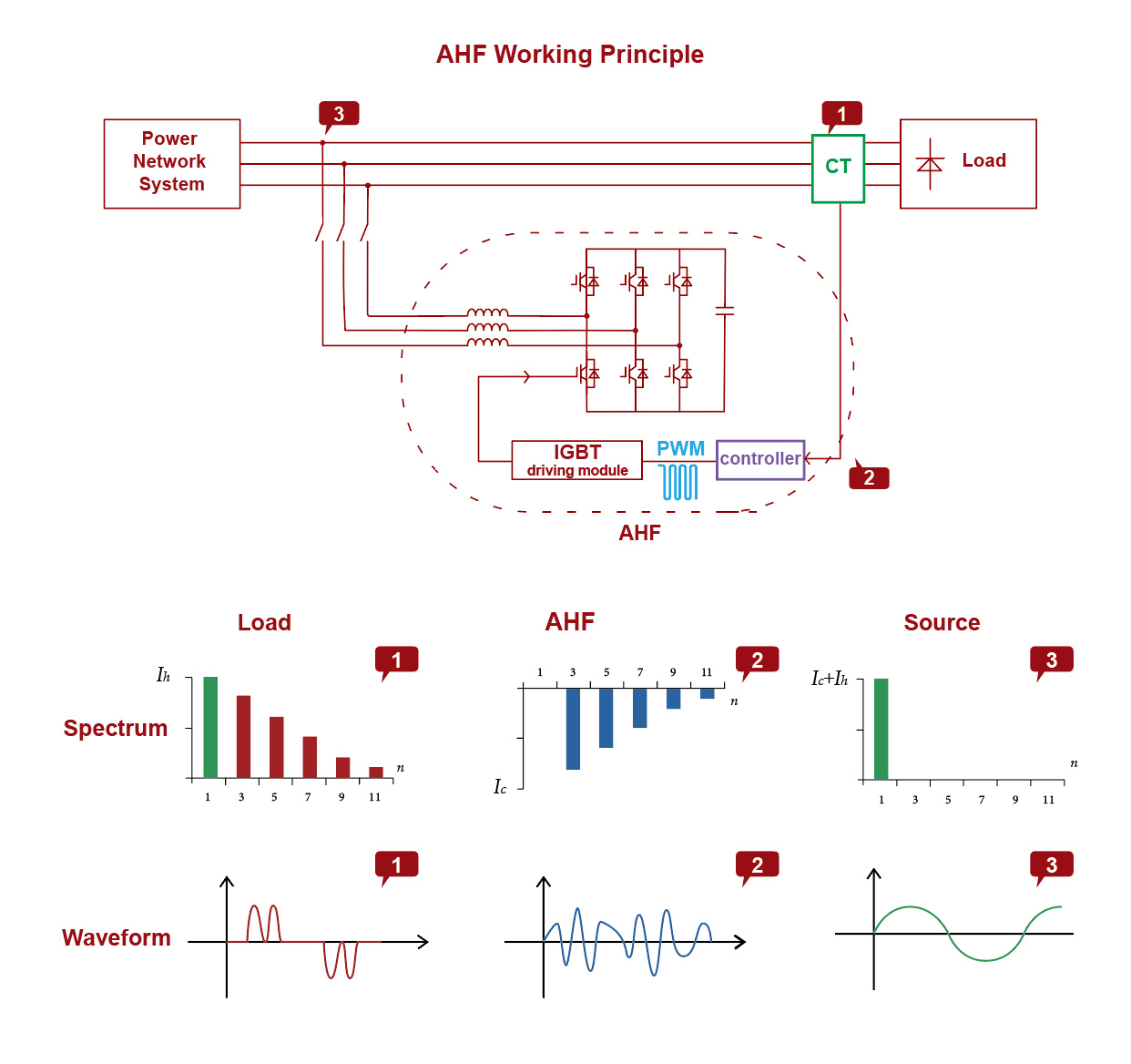

Принцип роботи
Зовнішній КТ виявляє струм навантаження, DSP, оскільки CPU має вдосконалений логічний арифметичний контроль, може швидко відстежувати струм інструкції, ділити струм навантаження на активну потужність та реактивну потужність за допомогою інтелектуального FFT та обчислює гармонійний вміст швидко та точно. Потім він надсилає PWM -сигнал на внутрішню плату драйвера IGBT для управління та вимкненням IGBT на частоті 20 кГц. Нарешті, генерує струм компенсації протилежної фази при інверторській індукції, в той же час CT також виявляє вихідний струм, а негативний зворотний зв'язок переходить до DSP. Потім DSP проходить наступний логічний контроль для досягнення більш точної та стабільної системи.
Технічні характеристики
| Тип | 220 В серії | 400 В серії | 500 В серії | 690 В серії |
| Оцінений струм компенсації | 23А | 15a 、 25a 、 50a 75a 、 100a 、 150a | 100a | 100a |
| Номінальна напруга | AC220V (-20%~+15%) | AC400V (-40%~+15%) | AC500V (-20%~+15%) | AC690V (-20%~+15%) |
| Оцінка частоти | 50/60 Гц ± 5% | |||
| Мережа | Однофазна | 3 фаза 3 дріт/3 фаза 4 дріт | ||
| Час відповіді | <40 мс | |||
| Фільтрування гармоніків | 2 -го до 50 -ї гармоніки, кількість компенсацій може бути обрана, а діапазон єдиної компенсації може бути скоригований | |||
| Гармонічна ставка компенсації | > 92% | |||
| Нейтральна здатність фільтрації лінії | / | Вміст фільтрування 3 фази 4 -дротяної нейтральної лінії в 3 рази від фази | ||
| Ефективність машини | > 97% | |||
| Частота комутації | 32 кГц | 16 кГц | 12,8 кГц | 12,8 кГц |
| Функціонування | Мати справу з гармоніками | |||
| Номери паралельно | Не обмеження. Одиничний централізований модуль моніторингу може бути обладнаний до 8 модулів живлення | |||
| Методи спілкування | Двоканальний інтерфейс зв'язку RS485 (підтримка бездротового зв'язку GPRS/WIFI) | |||
| Альфітет без обурення | <2000 м | |||
| Температура | -20 ~+50 ℃ | |||
| Вологість | <90%RH, середня щомісячна мінімальна температура становить 25 ° C без конденсації на поверхні | |||
| Рівень забруднення | Нижче рівня III | |||
| Функція захисту | Захист перевантаження, захист від надгранного потоку, захист від перенапруги, захист від несправності електроенергії, захист від температури, захист від частотної аномалії, захист від короткого замикання тощо | |||
| Шум | <50 дБ | <60 дБ | <65 дб | |
| нестабільність | Стійка/стінна встановлена | |||
| На шлях лінії | Вхід назад (тип стійки), верхній запис (тип встановленого настінного) | |||
| Захист | IP20 | |||
Ім'я продукту
Зовнішній вигляд продукту
| Модель | Потужність | Системна напруга | Розмір (W3*D3*H3) (мм) | Режим охолодження |
| Yiy AHF-100-0.4-4L-C | 100a | 400 В (-40%~+15%) | 800*1000*2200 (шафа 1) 800*1000*1600 (шафа 2) опція | Примусове повітряне охолодження |
| Yiy AHF-150-0.4-4L-C | 150А | 400 В (-40%~+15%) | 800*1000*2200 (шафа 1) 800*1000*1600 (шафа 2) опція | Примусове повітряне охолодження |
| Yiy AHF-200-0.4-4L-C | 200a | 400 В (-40%~+15%) | 800*1000*2200 (шафа 1) 800*1000*1600 (шафа 2) опція | Примусове повітряне охолодження |
| Yiy AHF-250-0.4-4L-C | 250А | 400 В (-40%~+15%) | 800*1000*2200 (шафа 1) 800*1000*1600 (шафа 2) опція | Примусове повітряне охолодження |
| Yiy AHF-300-0.4-4L-C | 300a | 400 В (-40%~+15%) | 800*1000*2200 (шафа 1) 800*1000*1600 (шафа 2) необов’язковий | Примусове повітряне охолодження |
| Yiy AHF-400-0.4-4L-C | 400a | 400 В (-40%~+15%) | 800*1000*2200 (шафа 1) 800*1000*1600 (шафа 2) необов’язковий | Примусове повітряне охолодження |
| Yiy AHF-300-0.5-4L-C | 300a | 500 В (-20%~+15%) | 800*1000*2200 (шафа 1) | Примусове повітряне охолодження |
| Yiy AHF-300-0.69-4L-C | 300a | 690 В (-20%~+15%) | 800*1000*2200 (шафа 1) | Примусове повітряне охолодження |
| *Кабінет 1 може вмістити 5 модулів. Кабінет 2 може вмістити 3 модулі. | ||||
| *Якщо вам потрібні будь -які інші розміри, будь ласка, зв'яжіться з нами для налаштування. | ||||
